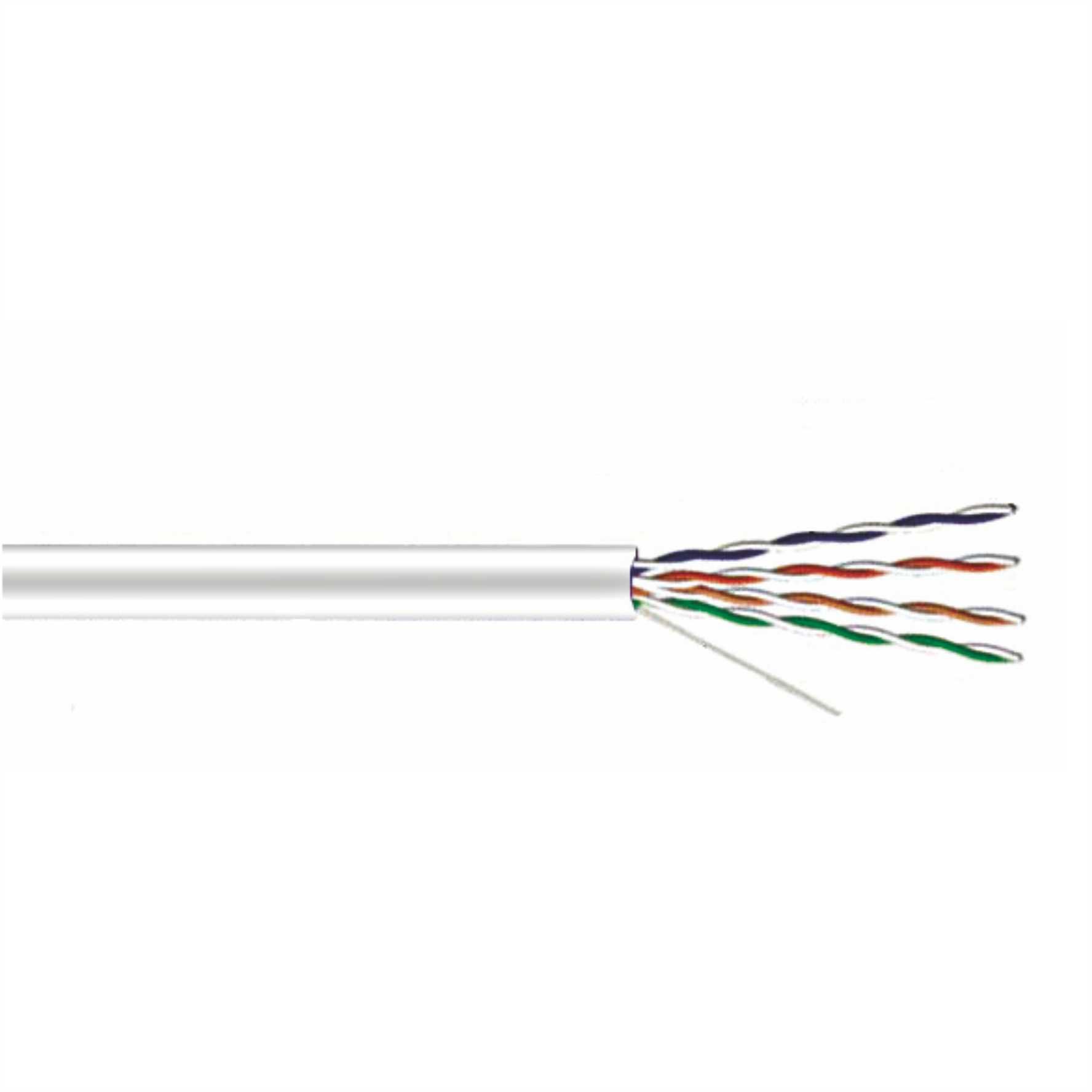

UTP 4PR CAT5e — Витая пара для внутренней прокладки
Применение
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с,
100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбит/с,
Firewire 100 Мбит/с
Конструкция
1) Токопроводящая жила: медная мягкая проволока
Диаметр: 0,51мм (24 AWG)
2) Изоляция: полиэтилен
Диаметр проводника: 0,93 мм
Пара: 2 скрученных вместе проводника
Цветовая идентификация:
пара 1: бело-синяя / синяя
пара 2: бело-оранжевая / оранжевая
пара 3: бело-зеленая / зеленая
пара 4: бело-коричневая / коричневая
Сердечник: 4 пары скрученные вместе
3) Внешняя оболочка: поливинилхлоридный пластикат (ПВХ) или LS0H-компаунд
Цвет оболочки: белый (ПВХ), оранжевый или синий (LS0H)
Максимальный диаметр кабеля: 5,9 мм
Условия прокладки и эксплуатации
Для стационарной прокладки внутри зданий, станций,
сооружений, аппаратуры. Эксплуатируется при частотах до 100 МГц.
Механические характеристики
Температурный диапазон:
Во время монтажа -10 °C … +60 °C
После монтажа -20 °C … +60 °C
Радиус изгиба:
Во время монтажа ≥ 8 x диаметров кабеля
После монтажа ≥ 4 x диаметров кабеля
Растягивающие усилие ≤ 85 Н
