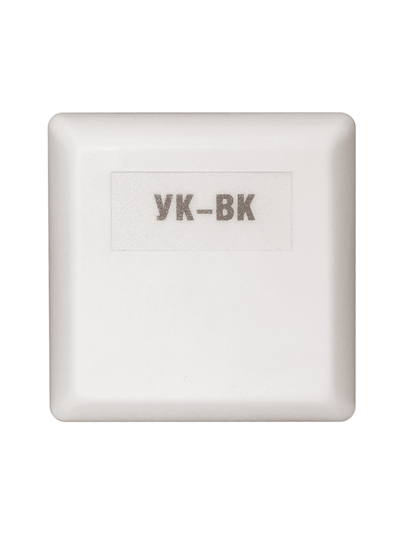

Устройство содержит два реле с переключающими контактами и схему управления, позволяющую включать реле сигналом уровня логическая «1» (+ 5В КМОП). Используется совместно с контроллером доступа «С2000-2», работающим в режиме «Шлагбаум», для управления светофором, а также коммутации исполнительных устройств системах охранно-пожарной сигнализации и контроля доступа.
Устройство содержит два реле с переключающими контактами и схему управления, позволяющую включать реле сигналом уровня логическая «1» (+ 5В КМОП). Используется совместно с контроллером доступа «С2000-2», работающим в режиме «Шлагбаум», для управления светофором, а также коммутации исполнительных устройств системах охранно-пожарной сигнализации и контроля доступа.
-
Описание
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА Количество исполнительных реле 2 Параметры источника питания: напряжение источника питания (10,2…14,2) В ток потребления (оба реле включены) не более 110 мА Максимально коммутируемое напряжение каждого реле переменное 250 В постоянное 30 В Максимально коммутируемый ток реле переменный 10 А постоянный 10 А Характеристики управляющего сигнала входное напряжение 4,0…20,0 В входной ток по каждому входу при входном напряжении 5,0 В не более 0,8 мА Диапазон рабочих температур от минус 30 до +50°C Габаритные размеры 75х75х46 мм Масса не более 0,1 кг
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Количество исполнительных реле | 2 | |
| Параметры источника питания: | напряжение источника питания | (10,2…14,2) В |
| ток потребления (оба реле включены) | не более 110 мА | |
| Максимально коммутируемое напряжение каждого реле | переменное | 250 В |
| постоянное | 30 В | |
| Максимально коммутируемый ток реле | переменный | 10 А |
| постоянный | 10 А | |
| Характеристики управляющего сигнала | входное напряжение | 4,0…20,0 В |
| входной ток по каждому входу при входном напряжении 5,0 В | не более 0,8 мА | |
| Диапазон рабочих температур | от минус 30 до +50°C | |
| Габаритные размеры | 75х75х46 мм | |
| Масса | не более 0,1 кг | |
